使用凯发k8网页登录对碳布研磨的研究方向：原位构筑碳布支撑的磷化钴“一体化”超结构多级孔微纳结构助力柔性锂离子电池实现高性能。

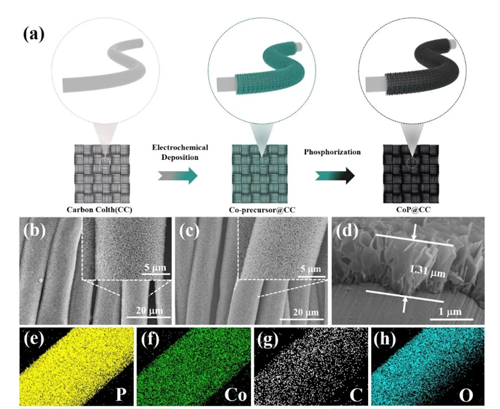

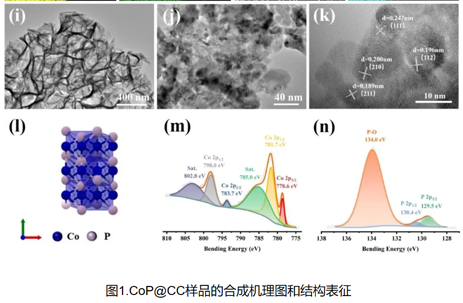

在本研究中，研究人员通过简单的一步电沉积和原位磷化策略，直接在碳布(cc)上生长cop纳米片阵列，成功制备了无粘结剂一体化电极。cop纳米片和cc之间表现出良好的界面结合，可以提高一体化电极的导电性。更重要的是，由cop纳米片和cc组成的三维网络结构不但提供了足够的空间来减缓cop的体积膨胀，而且可以缩短电子/离子的输运路径。此外，由于碳布的支撑作用，有效的缓解了cop的堆积。因此，cop@cc展现出了快速的反应动力学。得益于其结构优势，cop@cc电极表现出了优异的综合电化学性能。当其与ncm523正极配对时，ncm523||cop@cc全电池在0.5a g−1下循环200次后，放电容量达到919.6 mah g−1(2.1 mah cm−2)。本文组装了软包电池，即使在机械弯折和针刺或剪切状态下ncm523||cop@cc柔性电池仍然可以正常工作。
注意事项：
注意事项：
1、实验时需要将不同碳布剪小块；
2、实验过后不锈钢球可用去离子水/酒精或在超声波清洗机中进行清洗消毒，烘干备用
3、实验过程中，样品的体积不能超过研磨管的三分之一，留出足够的空间让球体充分运动
实验步骤：
1、准备研磨罐一套；
2、取处理好的样品放入管中，将盖子压上；
3、首先将管放入研磨仪中固定，扣好安全锁，启动程序后等待结束即可
4、完成后续对样品的分析。
实验效果：
实验解决的问题：
1、仪器多通道相对于手工单通道研磨工作时更省力方便，实验更安全，研磨速度更快；
2、仪器研磨出料颗粒相较于手工研磨更细腻均匀
3、对样品保护好，提取出的成分在数量和质量上比手工均质效果更好；
4、不会出现交叉感染，实验更省心
